Акустический экран DoorHan

Шумозащитные экраны

Стоимость расчитывается индивидуально
Срок поставки- от 25 дней

О продукте

Эстетичный внешний вид. Благодаря реализованным конструкторским решениям, высокой технологии производства и качеству применяемых материалов, акустические экраны DoorHan имеют эстетичный внешний вид. Качество сборки панелей и комплектации существенно превосходит имеющиеся на рынке аналоги.

Широкая вариативность по цвету и конструктиву. Акустические экраны могут быть изготовлены из шумопоглощающих перфорированных и неперфорированных панелей, шумоотражающих неперфорированных и светопрозрачных панелей, а также из комбинации любых типов панелей. Цветовая гамма экранов представлена всеми цветами RAL.

Легкость монтажа, ремонта и обслуживания. Акустические экраны монтируются в заранее установленные стойки без применения сварки. Время сборки секции экрана составляет всего несколько минут. Замена панелей акустических экранов производится без применения специализированного оборудования бригадой из двух человек.

Отсутствие вибрации конструкции. Благодаря наличию на ребрах боковых крышек панелей уплотнителя (энергофлекс) акустические экраны DoorHan не подвержены вибрации и не создают вторичного шума. Уплотнитель также увеличивает срок службы экрана за счет гашения вибрации панелей в процессе эксплуатации.

Высокая огнестойкость. Характеристики пожарной безопасности акустических экранов DoorHan не только не уступают российским аналогам, но и превосходят их по некоторым из показателей. Акустические экраны DoorHan соответствуют группе горючести — Г1 (слабогорючие), группе воспламеняемости — В1 (трудновоспламеняемые).

Характеристики

Наименование параметра Значение
Наименьшая длина панели, мм   500*
Наибольшая длина панели, мм   3950**
Высота всех типов панелей, мм 500±2
Толщина звукопоглощающей и звукоотражающей панели, мм 85±1
Толщина светопрозрачной панели (профиля/стеклопакета), мм 40/16
Высота секции экрана, мм от 2000 до 8000
Основные характеристики
Коэффициент звукопоглощения (отношение неотраженного потока звуковой энергии к потоку звуковой энергии, падающему на экран) 0,93 (класс А)
Индекс изоляции воздушного шума, дБ 31
Группа горючести Г1 (слабогорючие)
Группа воспламеняемости В1 (трудновоспламеняемые)
Группа дымообразующей способности Д1 (с малой дымообразующей способностью)
Группа токсичности продуктов горения Т1 (малоопасные)
Группа распространения пламени по поверхности РП2 (слабораспространяющие)
Механическая прочность, кг/кв. м 95
Ударопрочность при применении ударной нагрузки 30 Дж в условиях t +28 °C отсутствие разрушений
Ударопрочность при применении ударной нагрузки 30 Дж в условиях t -32 °C отсутствие разрушений
Рабочий диапазон температур окружающего воздуха, °C от +50 до -55
Допустимое значение ветрового давления, кг/кв.м 95

* Допуск на длину панели + 5 мм.
** Длина панели определяется заказчиком в договоре.

Конструкция

1. Шумопоглощающая/шумоотражающая панель в составе:

  • профилированные листы С20 — 2 шт. (в шумопоглощающей панели один из них перфорированный, в шумоотражающей — оба без перфорации);
  • плита минераловатная, теплоизоляционная на синтетическом связующем — 1 шт.
  • мембрана для стен и фасадов (парогидроизоляция). Устанавливается на минераловатную плиту со стороны перфорированного листа;
  • верхний и нижний нащельники;
  • боковые крышки оцинкованные — 2 шт.;
  • уплотнитель энергофлекс — 2 шт. Устанавливается на ребро боковой крышки со стороны перфорированного листа.

2. Светопрозрачная панель в составе:

  • профили алюминиевые: верхний, нижний, боковой;
  • профиль алюминиевый «штапик»;
  • поликарбонат ударопрочный;
  • резиновые уплотнители для поликарбоната;
  • боковые крышки оцинкованные — 2 шт.;
  • уплотнитель энергофлекс — 2 шт. Устанавливается на ребро боковой крышки с лицевой стороны экрана.

3. Стойки в составе:

  • балка расчетного двутаврового сечения на высоту секции акустического экрана;
  • основание балки с ребрами жесткости и возможностью крепления к фундаменту из буронабивных свай;

4. Комплект крепления панелей в составе:

  • профиль прижимной оцинкованный, встраиваемый в стойки с внутренней стороны панелей на всю высоту секции;
  • метизы расчетной длины (болты, гайки — по 2 шт. на одну панель).

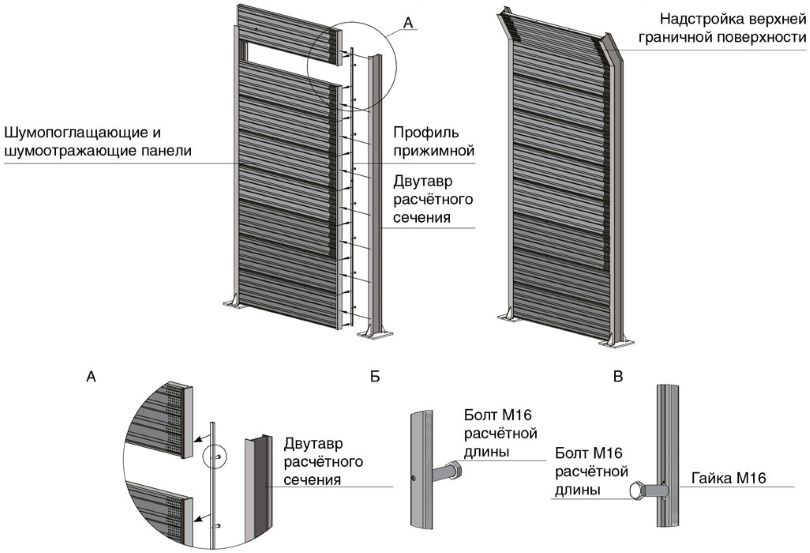

Акустический экран
с шумопоглощающими/шумоотражающими панелями

Акустический экран с шумопоглощающими/шумоотражающими панелями

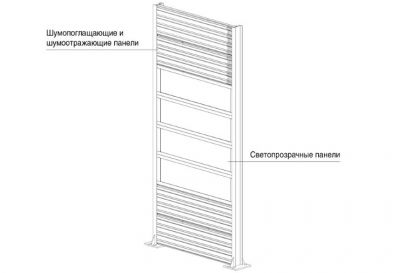

 Акустический экран
с различной комбинацией панелей

 Акустический экран с различной комбинацией панелей

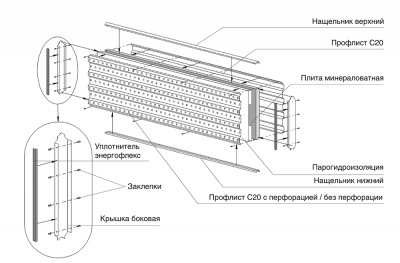

Устройство шумопоглощающей/шумоотражающей панели Doorhan

Устройство шумопоглощающей/шумоотражающей панели Doorhan

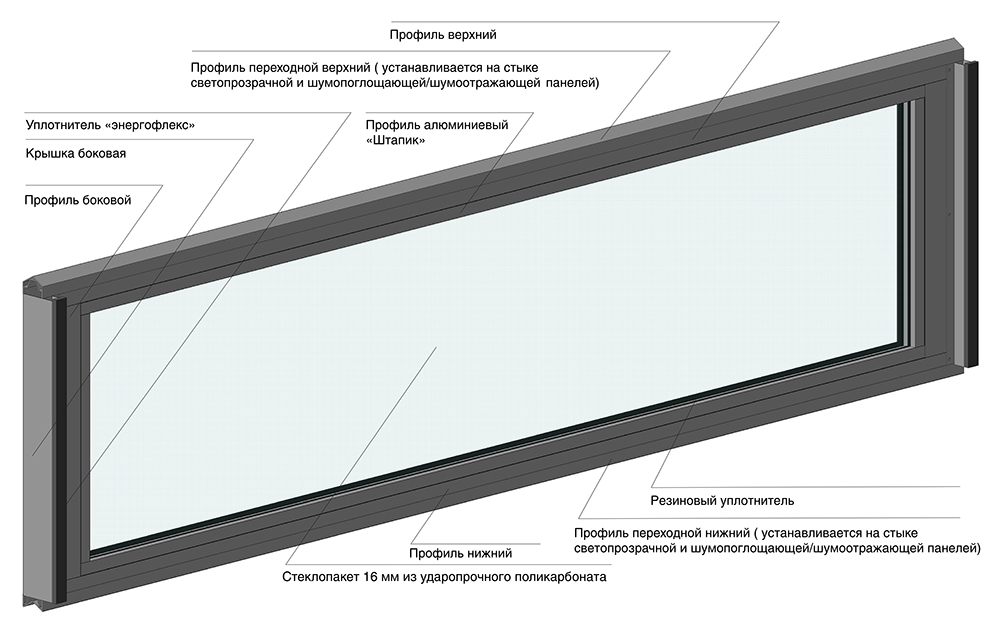

Устройство светопрозрачной панели

Устройство светопрозрачной панели

Для просмотра изображения нажмите на картинку

Дизайн


RAL 3020
красный
насыщенный

RAL 7035
серый графит

RAL 7040
серое стекло
