![RSD01 BIW](/files/366/resize/rsd01-biw_800_400.jpg)

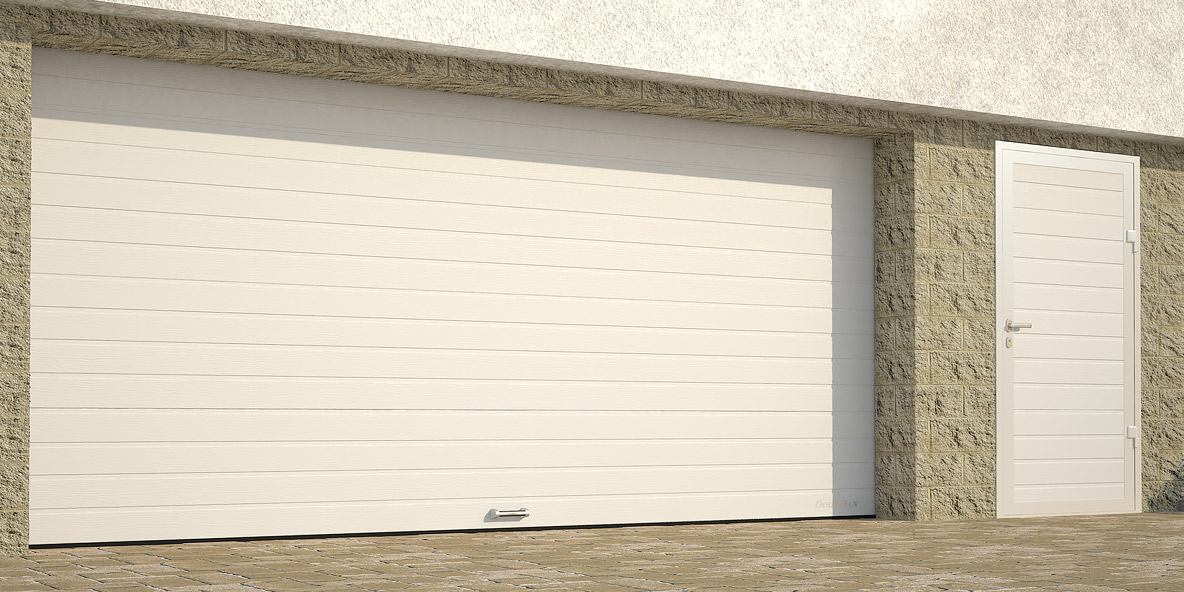

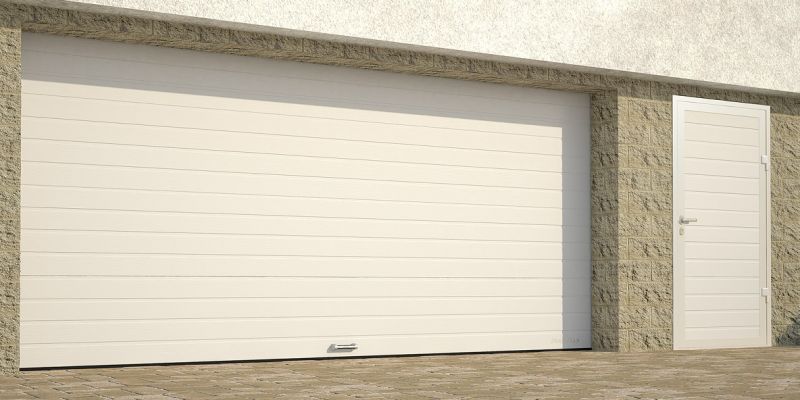

Секционные ворота бытовые
Цена от 21 000 руб/комплект
О продукте
Гаражные ворота серии RSD01 BIW BIW предназначены для перекрытия проемов шириной до 3500 мм и высотой до 3000 мм. Они могут быть установлены в гаражных помещениях с притолокой от 100 мм и расстояниями от края проема до боковой стены — от 100 мм.
Изготовление: по индивидуальным размерам заказчика.
Преимущества:
- Механизм уравновешивания полотна — пружины растяжения
- Минимальные требования к проему, простой монтаж
- Панели любого вида и цвета
Механизм балансировки полотна: пружины растяжения с ресурсом эксплуатации 25 000 циклов.
Дизайн: панели любого вида, типа поверхности и цвета, которые выпускает компания DoorHan.
Размеры:
- Ширина — от 2000 до 3500 мм
- Высота — от 1800 до 3000 мм
Характеристики
Параметр |
Показатель |
Приведенное сопротивление теплопроводности |
1,13 м².°C/Вт∗
(ГОСТ 31174-2003) |
Теплопроводность |
0,88 Вт/м².°C (DIN4108) |
Ветровая нагрузка |
2 Класс (EN12424:2000) |
Воздухонепроницаемость |
4 Класс (EN12426:2000) |
Водонепроницаемость |
3 Класс (EN12425:2000) |
Группа горючести |
Г2 (ГОСТ 30244-94) |
Группа воспламеняемости |
В2 (ГОСТ 30402-96) |
Звукоизоляция |
24 дБ |
Усиление подъема |
до 22,5 кг |
Вес полотна ворот |
11,2 кг/м² |
Специально разработанные боковые опоры и кронштейны с функцией регулировки прижатия полотна, стабилизаторами нагрузок роликодержателя и скрытой установкой заклепок. Опоры и кронштейны окрашены в белый цвет (RAL 9003), соответствующий цвету внутренней стороны полотна ворот.
∗При размерах полотна ворот 4000 х 4000 мм
Конструкция секционных ворот
![](/files/355/ec86a4f41c1cbd92ad9b44aef.png)
![](/files/355/3c26eae81ef5a4c1e6137251a.png)
Угловая стойка имеет все необходимые для выполнения монтажа перфорированные отверстия (для установки, регулировки натяжения и фиксации пружины). В отверстия для монтажа изгибов установлена соединительная пластина, закрывающая место стыка вертикальной направляющей с изгибом ворот.
Специально разработанные боковые опоры и кронштейны с функцией регулировки прижатия полотна, стабилизаторами нагрузок роликодержателя и скрытой установкой заклепок. Опоры и кронштейны окрашены в белый цвет (RAL 9003), соответствующий цвету внутренней стороны полотна ворот.
![](/files/355/eec1bd6833952a56674b01e41.jpg) |
![](/files/355/71abcb681891fc367b33e3292.jpg) |
![](/files/355/b0b6cb9925afeed3e4071719e.jpg) |
Стальной верхний изгиб горизонтальной направляющей обеспечивает высокую прочность конструкции, гарантирует надежную работу ворот при любых температурах, а также упрощает монтаж. |
Верхний ригель обеспечивает надежное прилегание панели к проему, а многокамерный уплотнитель гарантирует высокие энергосберегающие свойства ворот. |
Пружины растяжения с системой двойного троса обеспечивают безопасность ворот. |
![](/files/355/f7c7eaa6c6ee800c4444de53f.jpg) |
![](/files/355/39eb89310f80abdfa7c22b9b4.jpg) |
![](/files/355/a6b1c5bead90c16982410526f.jpg) |
Измененное окончание пружины растяжения обеспечивает точное позиционирование внутренней пружины с внешней, а также исключает посторонние шумы и увеличивает надежность фиксации пружин. |
Боковые крышки высокой прочности со всеми необходимыми монтажными отверстиями. Имеют завальцованные края и торцевой подгиб, обеспечивающий защиту уплотнителей и предотвращающий получение травм о края. Крышки окрашены в белый цвет (RAL 9003). |
Стальной окрашенный профиль обеспечивает высокие прочностные характеристики. Уплотнитель надежно герметизирует проем, нивелируя неровности пола. |
Тип подъема
![](/files/355/scheme.png)
Дизайн
Виды панелей
![](/files/110/gorizont.png) |
![](/files/110/shirpolosa.png) |
![](/files/110/filenka.png) |
![](/files/110/volna.png) |
Доска |
Широкая центральная полоса |
Филенка |
Волна |
Типы поверхностей
![](/files/366/resize/stuccotip_319_137.png) |
![](/files/366/resize/podderevotip_319_137.png) |
Stucco |
Под дерево |
Цвета «под дерево»
![](/files/355/2a4ae1d8c7ccaf602d73bcecd.png) |
![](/files/355/9be907ed28a44891124f10fc3.png) |
Золотой дуб |
Венге |
Стандартные цвета по RAL-карте
![](/files/366/resize/panelbel_61_150.png) |
![](/files/366/resize/panelblue_61_150.png) |
![](/files/366/resize/panelkor_61_150.png) |
![](/files/366/design6_new.jpg) |
![](/files/366/resize/panelpejev_61_150.png) |
![](/files/366/resize/panelgreen_61_150.png) |
RAL 9003 белый |
RAL 5005 синий |
RAL 8014 коричневый |
RAL 8017 красно-коричневый |
RAL 1014 бежевый |
RAL 6005 зеленый |
![](/files/366/resize/panelkras_61_150.png) |
![](/files/366/resize/panelbord_61_150.png) |
![](/files/366/resize/panelsereb_61_150.png) |
![](/files/366/resize/panelser_61_150.png) |
![](/files/366/resize/panelantr_61_150.png) |
|
RAL 3000 красный |
RAL 3005 бордовый |
RAL 9006 серебристый |
RAL 7004 серый |
RAL 7016 антрацит |
|
По вашему желанию возможна покраска панелей в любой цвет согласно международной RAL-карте.
При выводе на печать цвета могут быть искажены, пользуйтесь оригинальной RAL-картой.
Комплектация и аксессуары
Окна
![](/files/355/7b2a38eac95b20a138e7cc620.png) |
![](/files/355/d0da3d4b3511ce3ac7dd01572.png) |
![](/files/355/b5e8e925c342ce72afc94904f.png) |
![](/files/355/802e5d16adb3aef4c958c3abd.png) |
Виды окон для ворот серий RSD01 BIW Compact, RSD01 BIW и RSD02 |
Окно для ворот серий RSD01 BIW Compact, RSD01 BIW и RSD02 |
Цвет окантовки окон
![](/files/355/dc49f0c29122aa96de0104b81.png) |
![](/files/355/e0c42e74414951abe64e1e331.png) |
![](/files/355/1b6914075964654b1ec65d129.png) |
![](/files/355/765a205e3abee405162819f3a.png) |
RAL 9003 белый |
RAL 8014 коричневый |
RAL 1004 золотой |
RAL 9004 черный |
Ригельный замок
Механический замок автоматически блокирует полотно ворот при закрывании.
![](/files/355/78d1dd18559d793a88f81d0a8.png) |
![](/files/355/9ec17d8d3548c8a92468f618f.png) |
![](/files/355/bac4b9b613db9141baf4ff512.png) |
Виды замков для ворот серий RSD01 BIW Compact, RSD01 BIW и RSD02 |
Ручки
Все секционные ворота DoorHan оснащены специальными ручками, которые позволяют открывать ворота вручную. Они выступают изящным декоративным дополнением к дизайнерскому исполнению ворот. Эргономичная форма ручки облегчает процесс открывания ворот.
![](/files/355/cc94eed539bbca4d0eef36adf.png) |
![](/files/355/d65c9b7f8fe33c4815a3bda78.png) |
![](/files/355/0a942f92d42fce38dcc72e5c2.png) |
Виды ручек для ворот серий RSD01 BIW Compact, RSD01 BIW и RSD02 |
